四通道4-20mA & HART转PROFINET网关
型号：TA-8140 400 613 9938
基本说明：实现4-20mA&HART网络与PROFINET网络之间的高效数据通信，支持连接多达4个独立的HART通道（支持HART7标准），可与E+H、Rosemont、科隆等国内外知名品牌的4-20mA&HART（支持HART7标准）仪表实现数据交互。PROFINET端支持MRP环网冗余，确保了网络的高可用性和稳定性，支持西门子S7-200 SMART /300 /400/1200/1500全系列PLC以及具有PROFINET主站系统对接
- 产品特点
- 技术特性
- 产品外观
- 端口定义
- 数据交换
- 快速应用指南
- STEP7读写适配器
- EMC认证证书
- PROFIBUS DP认证证书
- PROFINET认证证书
- 典型应用
- 测试指南
- 开发套件
- 相关案例
- 下载资料
- 相关产品
- 以往版本
产品特点
| 1、双以太网接口：PROFINET端配备双口，内置交换功能，便于级联扩展； |
| 2、PROFINET端符合PROFINET V2.43协议规范，支持RT、IRT通信，支持MRP介质冗余； |
| 3、支持可达1440/1440输入输出字节； |
| 4、功能强大：四路模拟量采集支持自定义模拟量功能开关，支持4路4-20mA或0-20mA模拟量采集； |
| 5、支持四通道HART协议单点模式通讯，HART命令的分段映射，HART端支持第一主站和第二主站 |
| 6、隔离电源设计：增强抗干扰性能，确保稳定运行； |
| 7、专业配置工具：HPN-123软件，支持在线更改HART从站地址，简化产品设置； |
技术特性
| 模拟量技术特性 1、模拟量采集端支持4路4-20mA/0-20mA模拟量采集； 2、模拟量采集与数据交换电路实现电气隔离； 3、可自定义通道模拟量功能开关； 4、模拟量采集精度达到千分之五； 5、支持模拟量数据大小端转换； |
| HART技术特性 1、HART 端可作为第一主站或第二主站； 2、仅支持 HART 单点工作模式（各通道支持与1个0号节点通信）； 3、支持在线扫描四通道的 HART 设备并修改地址功能(0-63)，主站支持最大4个节点数（各通道支持1个0号节点）； 5、支持 HART 7以及更早版本协议的所有通用命令； 6、每条 HART 命令可配置为逢变输出、轮询输出、初始化输出或不输出； 7、四通道HART主站共支持127条用户命令，支持基本模式和高级模式混合使用，HART输出数据缓冲区1440字节，输入数据缓冲区1440字节； 8、支持高级模式下HART命令接收数据寄存器高低字节交换功能； |
| PROFINET技术特性 1、支持PROFINETIORT V2.43协议，符合GB/T25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》 2、支持RT通讯，兼容IRT网络； 3、 PROFINET输入/输出数量可自由设定，最大1440字节输入，1440字节输出； 4、 PROFINET支持的最多32个槽位，支持最大的输入字节数为1440，最大的输出字节数为1440（用户可使用的长度受限于具体的PLC和通信模块的PDU大小），输入输出 字节数的长度 可以通过TIA Portal或STEP 7等主站软件设定； |
| 物理技术特性 1、支持LLDP、PN_DCP、MRP等功能； 2、 供电：24VDC（11V ~ 30V），70mA（24VDC）； 3、 工作环境温度：-40℃ ~ 70℃, 相对湿度5% ~ 95%（无凝露）； 4、 外形尺寸：34mm（宽）×116mm（高）×105mm（深）； 5、安装：35mm导轨； 6、 防护等级：IP20； |
快速应用指南

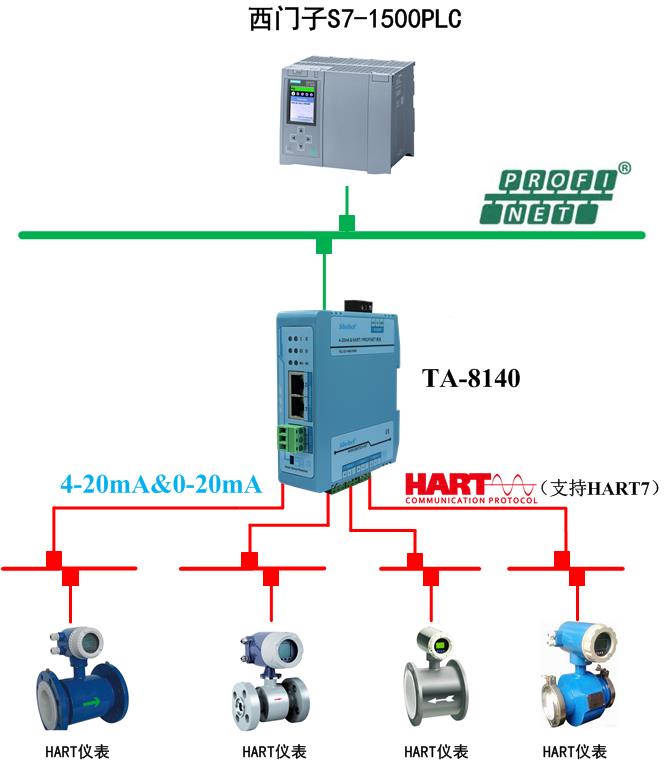

典型应用
测试指南
下载资料
| 文件 | 类型 | 发布时间 | 下载 |
| 中文产品手册 | 说明书 | 2025.02.20 | |
| HART协议命令 | 说明书 | 2022.04.15 | |
| 网关配置软件 | 软件 | 2025.08.22 | |
| GSDML | GSDML 文件 | 2025.08.22 |
相关产品
| 产品型号 | HART口通道数 | 串口协议 | PROFIBUS DP | 以太网协议 |
| HPM-610 | 单通道 | RS485/422/232 Modbus从站 |
DP V0 | —— |
| HTM-611 | —— | —— | ||
| HME-615 | —— | —— | Modbus TCP从站 | |
| HEI-612 | —— | —— | EtherNet IP从站 | |
| HTM-631 | 三通道 | RS485 Modbus从站 |
—— | —— |
| HME-635 | —— | —— | Modbus TCP从站 |
端口定义
数据交换
STEP7读写适配器
EMC认证证书
PROFIBUS DP认证证书
PROFINET认证证书

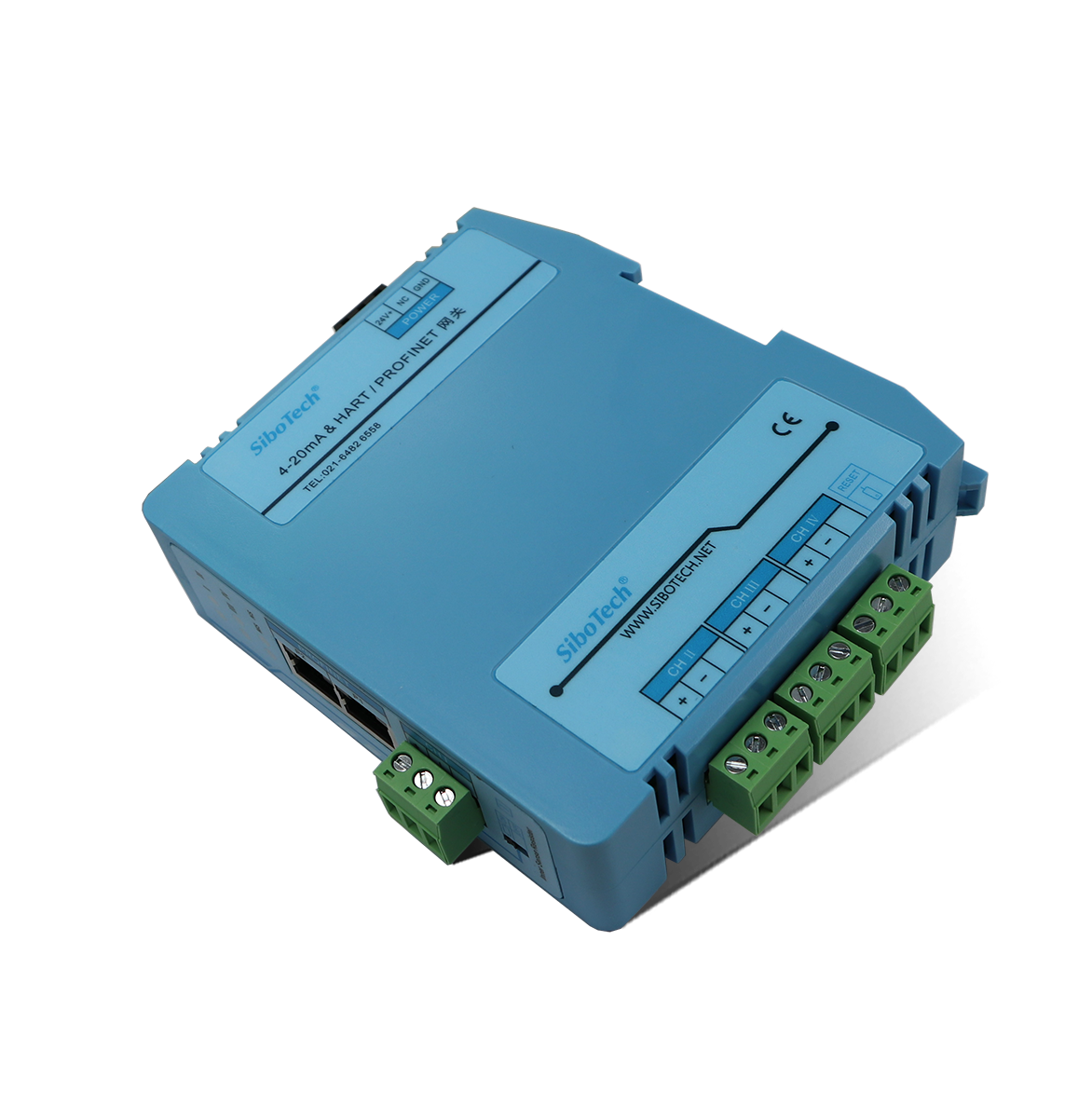

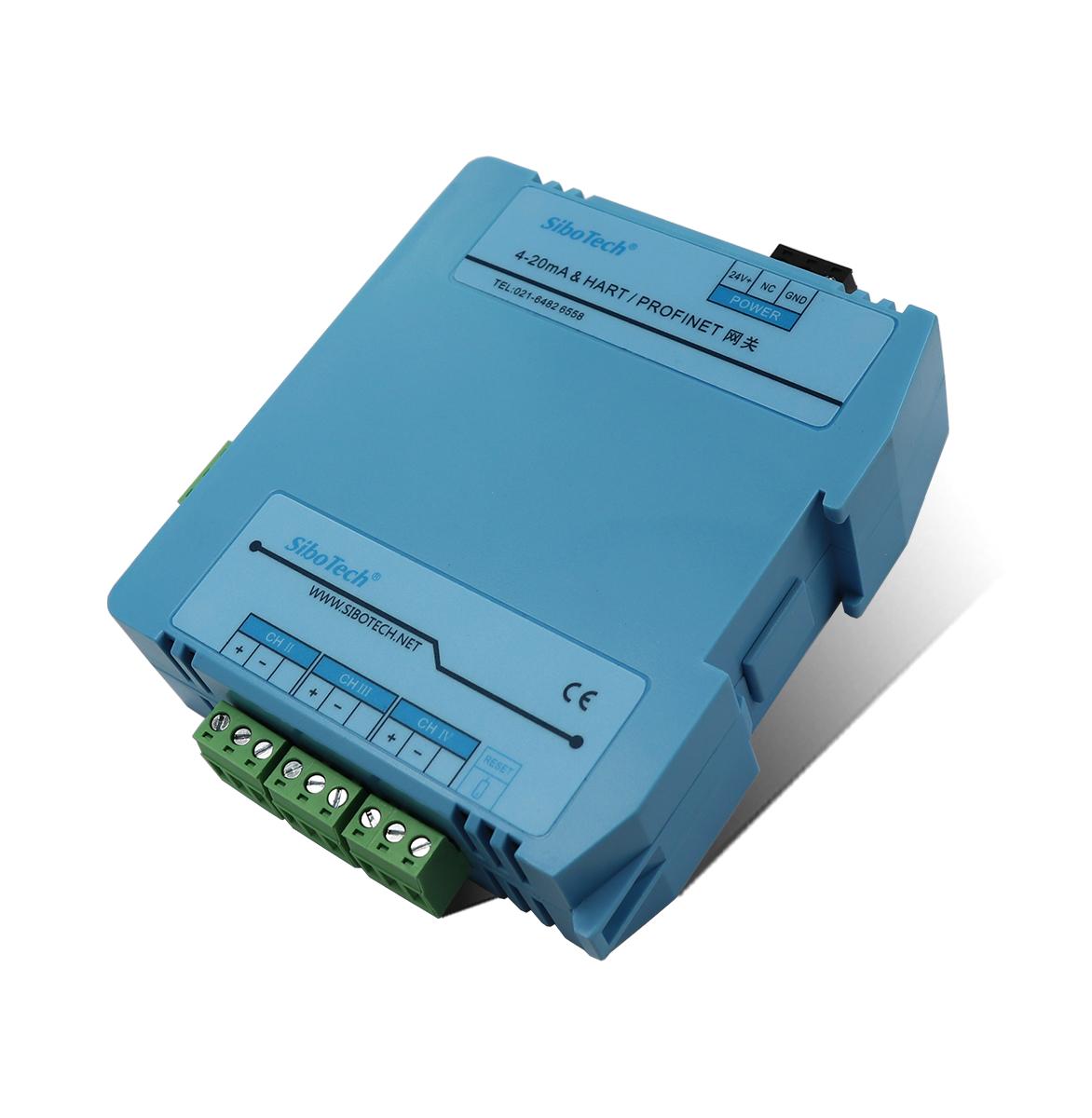

产品外观
