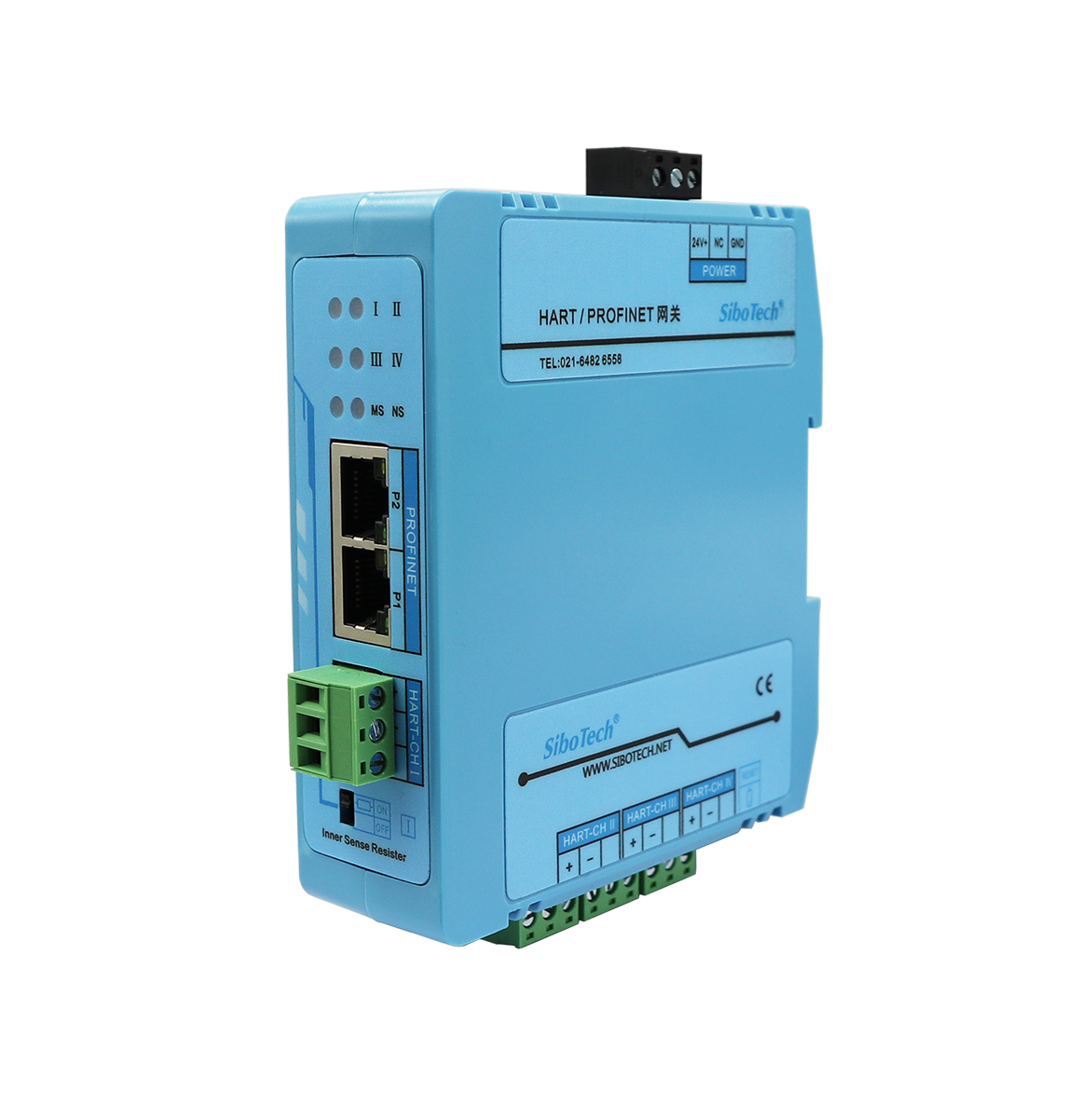

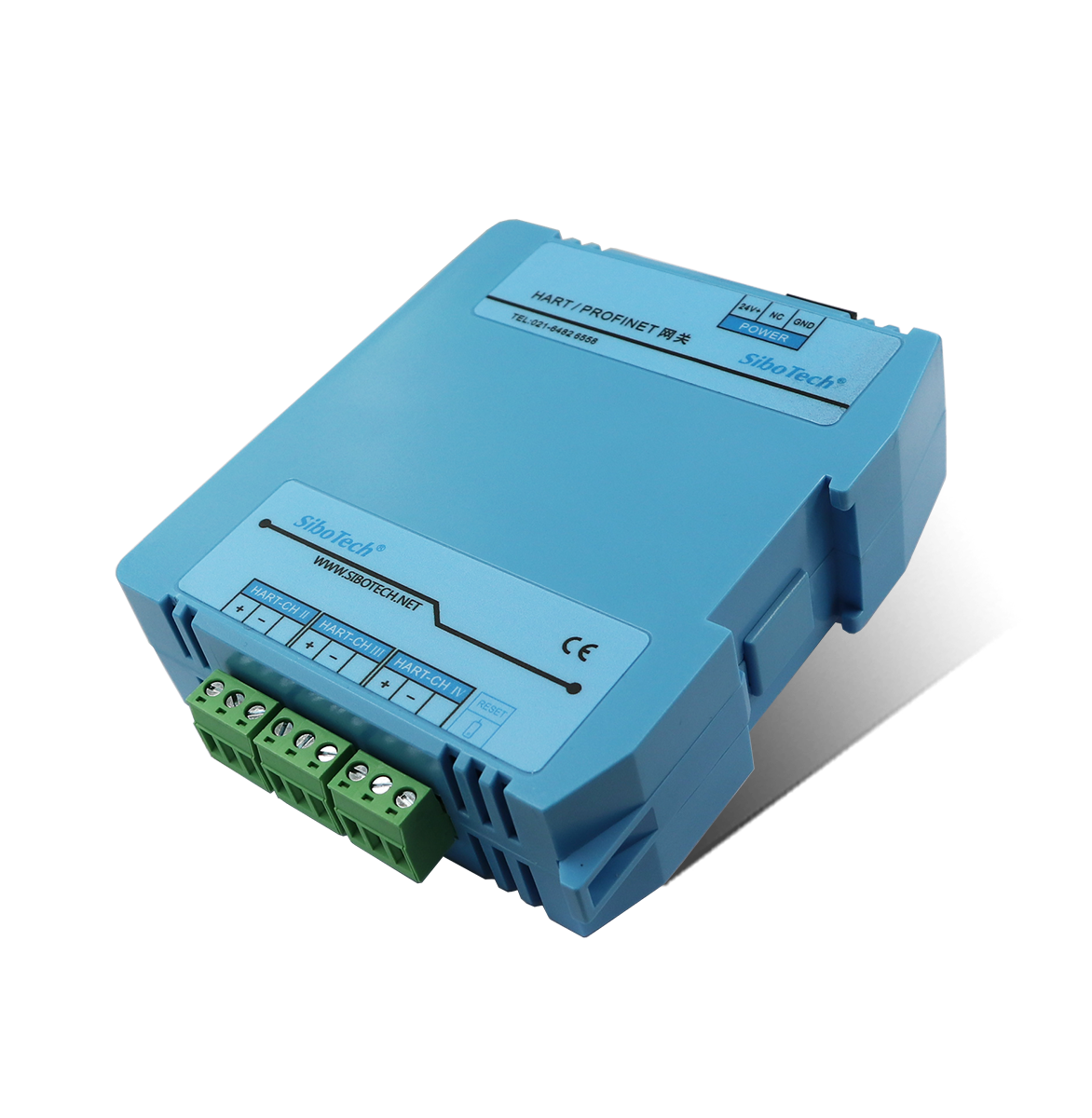

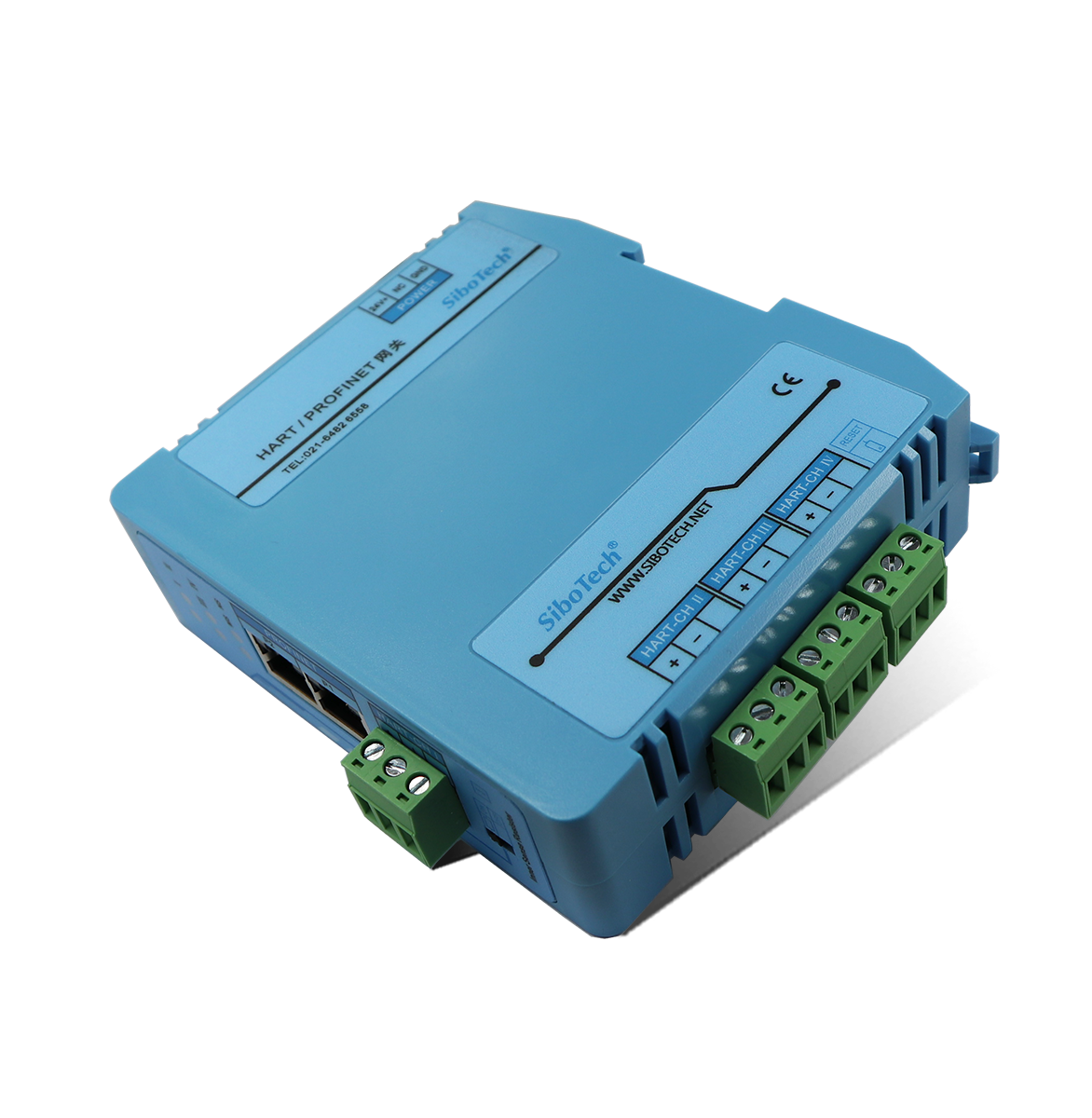

四通道HART转PROFINET网关

型号：HTP-643 400 613 9938

基本说明：专为现场智能仪表与工业以太网系统之间的互联而设计。HTP-643最多可接入16台HART现场设备，并完全支持HART7标准。无论是E+H、Rosemount还是科隆等国内外知名品牌的HART仪表，都能通过该网关实现与PROFINET网络的稳定通信。设备在PROFINET侧支持MRP环网冗余，确保网络持续运行，并能与西门子S7全系列PLC及其他PROFINET主站兼容。通过HTP-643，用户可轻松将分布式的HART仪表整合进数字化控制系统，提升工厂自动化水平

产品特点
1、多HART设备接入：多达4个HART通道（支持HART7标准），可连接多达16台HART仪表；
2、兼容性强：兼容非规范的HART从站设备；
3、可靠性：支持PROFINET RT和IRT协议，支持PROFINET MRP环网冗余，确保设备的可靠性和稳定性；
4、大容量数据处理：PROFINET端具备强大的数据处理能力，最大支持1440字节的输入和输出，满足大数据传输需求；
5、应用广泛：凡具有HART从站接口的设备都可以使用本产品实现与工业以太网PROFINET的互连；
6、丰富的调试功能：配置软件支持HART从站设备的诊断和调试，方便用户的通信测试；
技术特性
1、支持4个HART通道（支持HART7标准），多点模式下可支持连接16台仪表；
2、HART侧可配置为第一主站或第二主站，支持长短帧，支持HART7及更早版本的所有通用命令；
3、HART通道最多支持127条用户命令，支持基本模式和高级模式混合使用；
4、支持标准的PROFINET RT和IRT协议，支持PROFINET MRP环网冗余；
5、PROFINET支持的最多32个槽位，支持最大的输入字节数为1440，最大的输出字节数为1440（用户可使用的长度受限于具体的PLC和通信模块的PDU大小），输入输出字节数的长度可以通过TIA Portal或STEP 7等主站软件设定；
6、供电：24VDC（9~30VDC），90mA(24VDC)；
7、工作环境温度：-40℃ ~ 60℃，相对湿度：5% ~ 95%（无凝露）；
8、外形尺寸：34mm（宽）×116mm（高）×105mm（深）；
9、安装：35mm导轨；
10、防护等级：IP20；
快速应用指南
典型应用

sibotech

测试指南
下载资料
文件 类型 发布时间 下载
HART协议命令 说明书 2022.04.15
Datasheet Datasheet 2025.08.15
GSDML GSDML 文件 2025.08.15
相关产品

HART网关选型指南

产品型号 HART口通道数 串口协议 PROFIBUS DP 以太网协议
HPM-610 单通道
RS485/422/232
Modbus从站		 DP V0 ——
HTM-611 —— ——
HME-615 —— —— Modbus TCP从站
HEI-612 —— —— EtherNet IP从站
HTM-631 三通道 RS485
Modbus从站		 —— ——
HME-635 —— —— Modbus TCP从站
