EtherCAT从站/PROFINET网关
型号：ECE-584 400 613 9938
基本说明：ECE-584可轻松实现EtherCAT主站设备与PROFINET主站设备之间的数据通信，支持ESI文件一站式配置。实现机器人、欧姆龙PLC、倍福PLC等EtherCAT主站与西门子PLC等PROFINET主站数据交互。
- 产品特点
- 技术特性
- 产品外观
- 端口定义
- 数据交换
- 快速应用指南
- STEP7读写适配器
- EMC认证证书
- PROFIBUS DP认证证书
- PROFINET认证证书
- 典型应用
- 测试指南
- 开发套件
- 相关案例
- 下载资料
- 相关产品
- 以往版本
产品特点
| 1、双以太网接口：PROFINET端配备双口，内置交换功能，便于级联扩展 |
| 2、PROFINET端符合PROFINET V2.43协议规范，支持RT、IRT通信，支持MRP介质冗余 |
| 3、支持EtherCAT主站通过ESI文件与从站建立通讯 |
| 4、支持ESI文件一站式配置 |
| 5、隔离电源设计：增强抗干扰性能，确保稳定运行 |
技术特性
| EtherCAT技术特性 1. 支持ECAT主站通过ESI文件一站式配置 2. EtherCAT网络最大支持512字节输入、512字节输出； 3. EtherCAT网络可级联EtherCAT从站； 4. EtherCAT网络同步类型为FreeRun 5. EtherCAT支持CoE邮箱服务，符合CiA301 |
| PROFINET技术特性 1. 支持PROFINET MRP介质冗余 2. 支持PROFINET RT和IRT协议 3. PROFINET输入/输出数量可自由设定，最大1440字节输入，1440字节输出 4. 支持多达32个模块槽位，并支持直接通过西门子TIA Portal配置 |
| 物理技术特性 1.供电：隔离型电源，24VDC（9V ~ 30V），80mA（24VDC） 2.工作环境温度：-40℃ ~ 60℃, 工作相对湿度5% ~ 95%（无凝露） 3.外形尺寸：34mm（宽）×116mm（高）×105mm（深） 4. 安装：35mm导轨 5. 防护等级：IP20 6.测试标准：符合EMC测试标准。 |
快速应用指南
典型应用

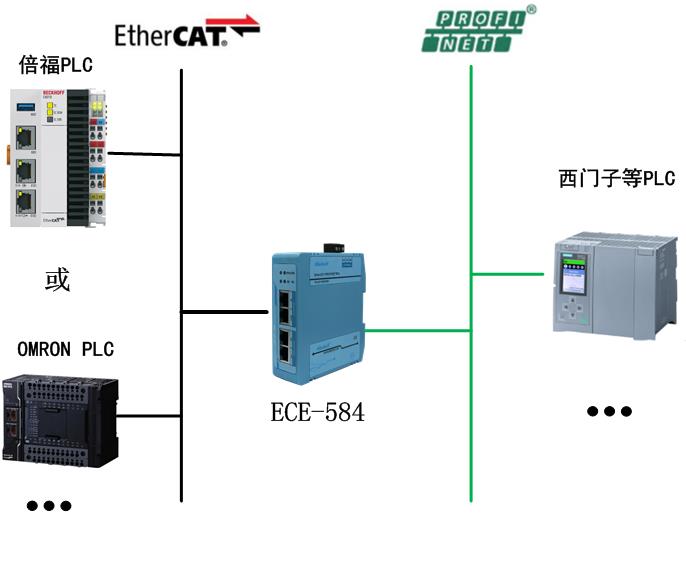

典型应用：EtherCAT主站与PROFINET主站通信
测试指南
相关产品
| 产品型号 | PROFINET协议 | 配置方式 | PROFIdrive报文 | 连接ECAT设备数量 |
| TEC-380 | 支持IRT和RT | 配置软件 (导入ESI文件) |
不支持 | 32 (单/多轴伺服,IO耦合器,变频器等) |
GT200-PN-EC | RT (基于PROFIdrive行规) |
GSDML文件 (使用西门子工艺对象) |
支持西门子报文 111,102 标准报文1,2,3 |
16 (单轴伺服,变频器等) |
端口定义
数据交换
STEP7读写适配器
EMC认证证书
PROFIBUS DP认证证书
PROFINET认证证书

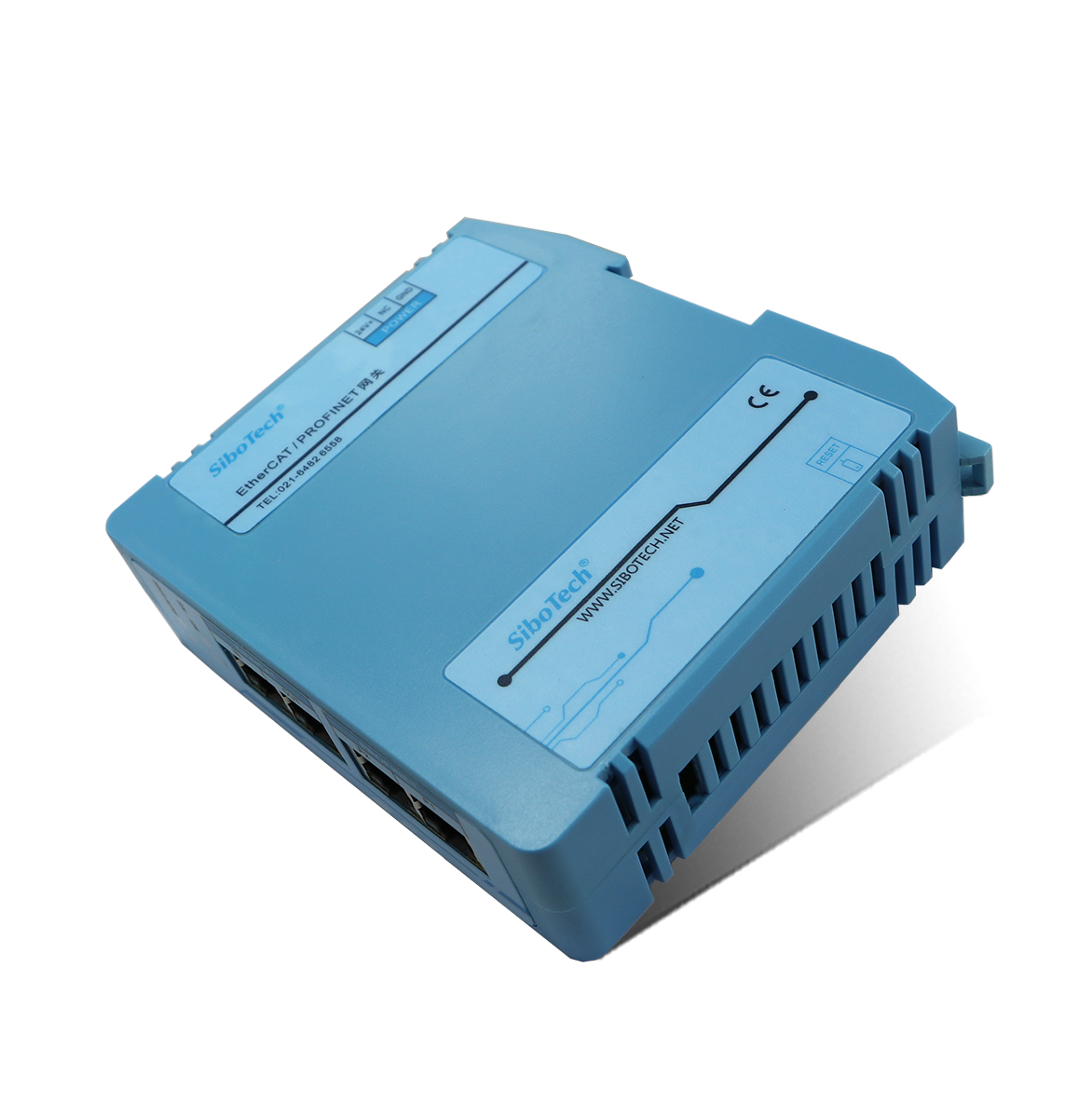

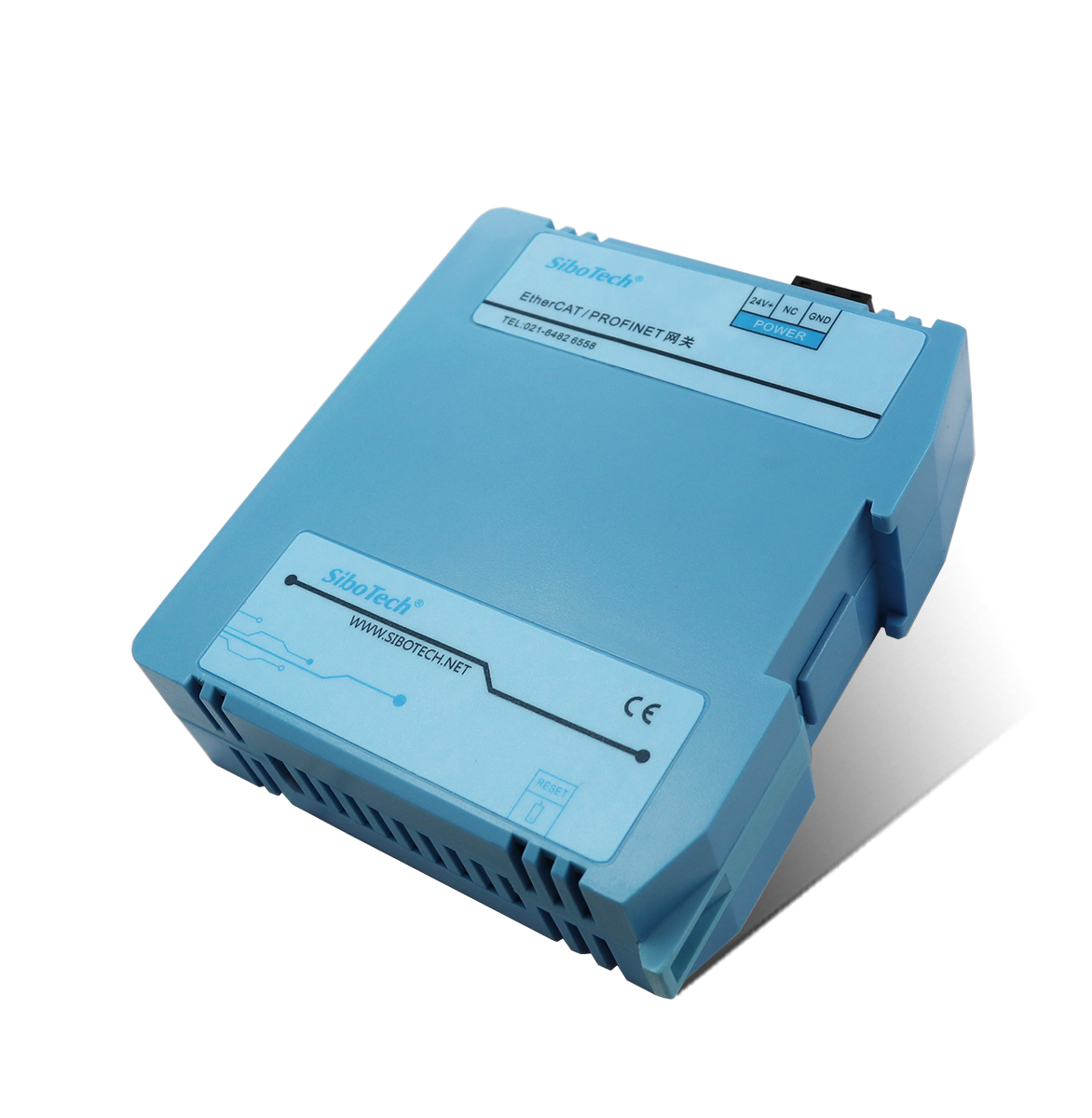

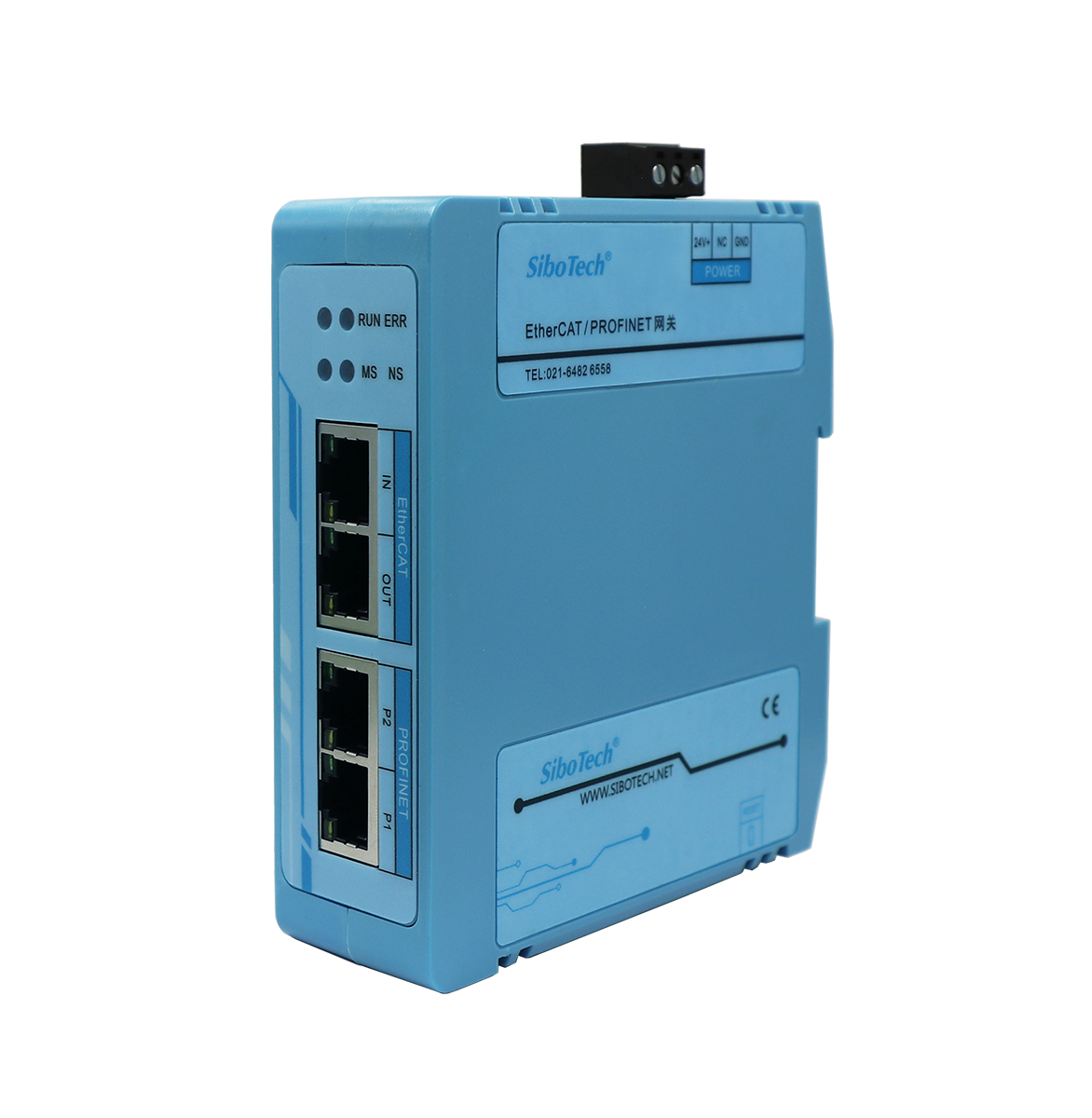

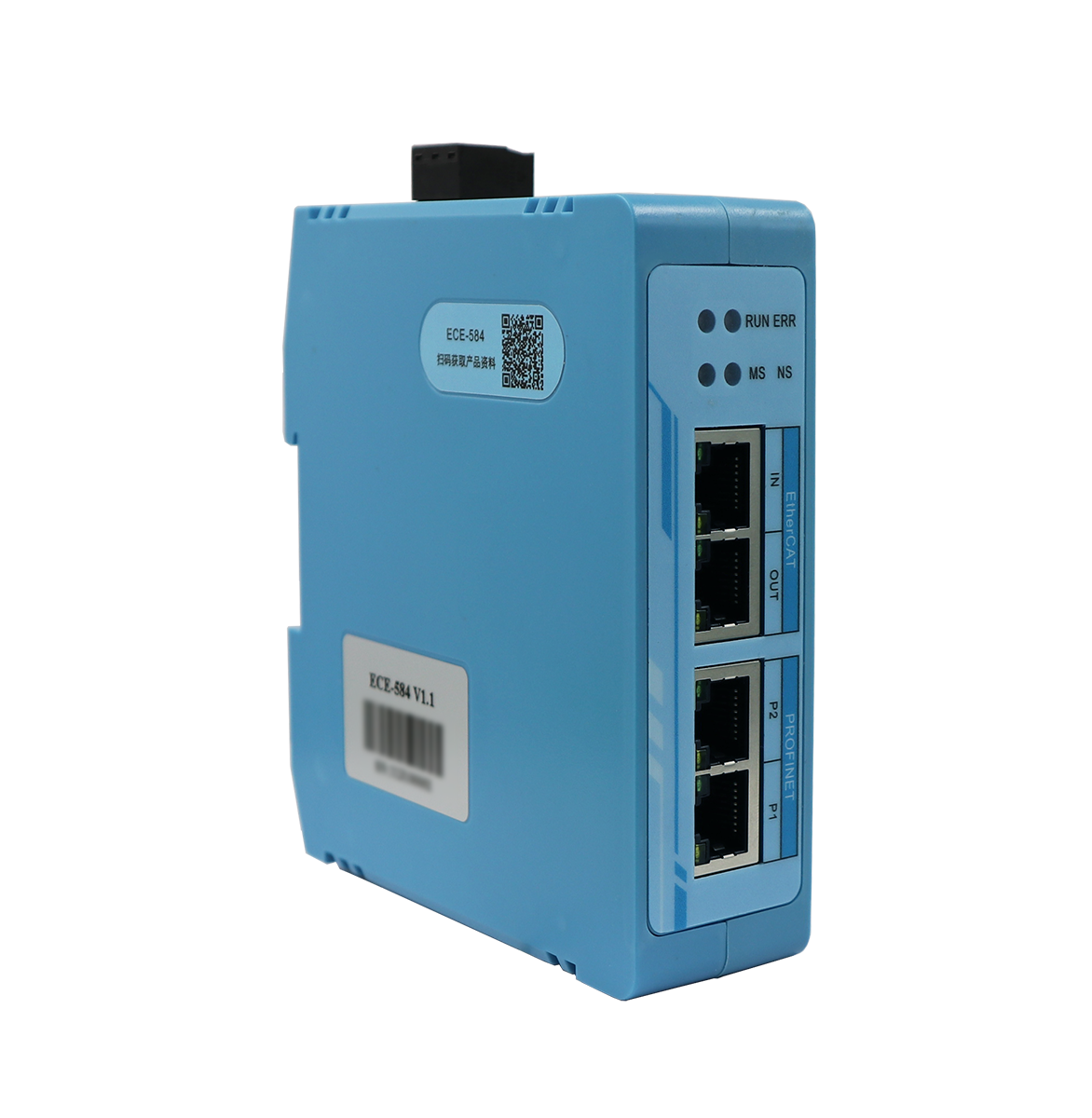

产品外观
