产品特点
| 1. 冗余电源输入； |
| 2. 宽工作温度范围：-40℃～75℃； |
| 3. 广播风暴保护； |
| 4. 支持快速自愈的环网冗余通信； |
| 5. 内置Web，方便配置； |
| 6. 支持导轨和螺丝两种安装方式； |
技术特性
| 1、10/100M，全/半双工，MDI/MDI-X自适应； |
| 2、存储和转发交换方式； |
| 3、MAC地址表大小：1 K； |
| 4、帧缓冲区大小：64K Bytes； |
| 5、环网冗余自愈时间<20ms； |
| 6、供电：24VDC（9V ～ 30V）； |
| 7、工作环境温度：-40℃～75℃，相对湿度5%～95%（无凝露）； |
| 8、机械尺寸：50mm（宽）× 130mm（高）× 98mm（深）； |
| 9、安装方式：35mm DIN导轨或螺丝； |
| 10、外壳材质：金属外壳； |
| 11、防护等级：IP30。 |
快速应用指南
典型应用
IER-3000-2S-3T-R1是一款专为工业应用场合所设计的2个光口3个电口的环网冗余交换机。内置Web，方便配置；双冗余电源输入，确保持续供电。交换机可实现多种环网冗余应用，当网络线路出现故障时，可快速自愈，保证网络的可靠通信。
（以下是环网应用结构图）

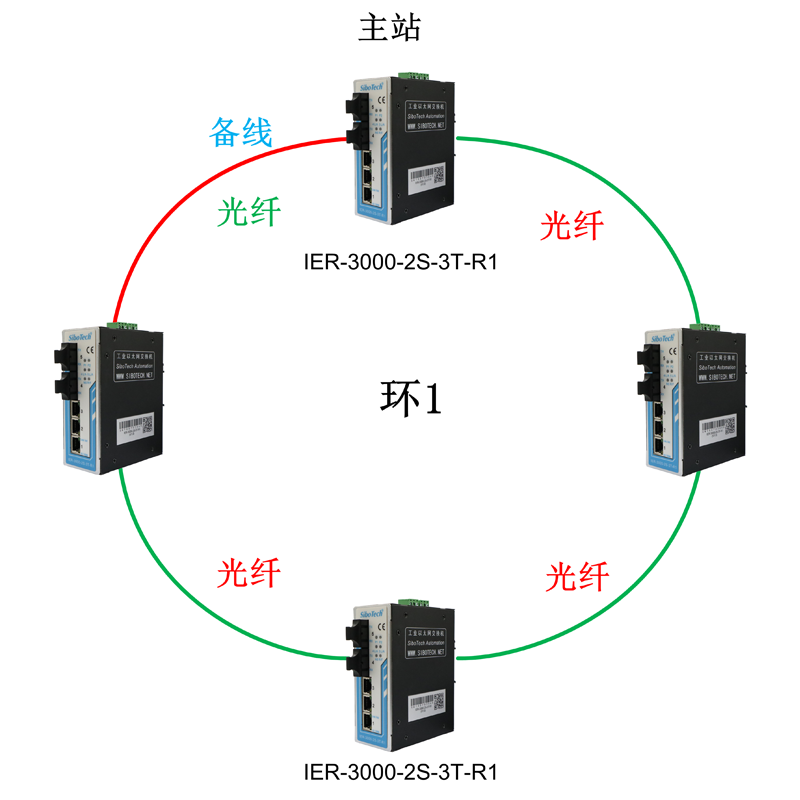

1、全光纤单环网应用
多台IER-3000-2S-3T-R1全部都使用光口可组成全光纤单环网。

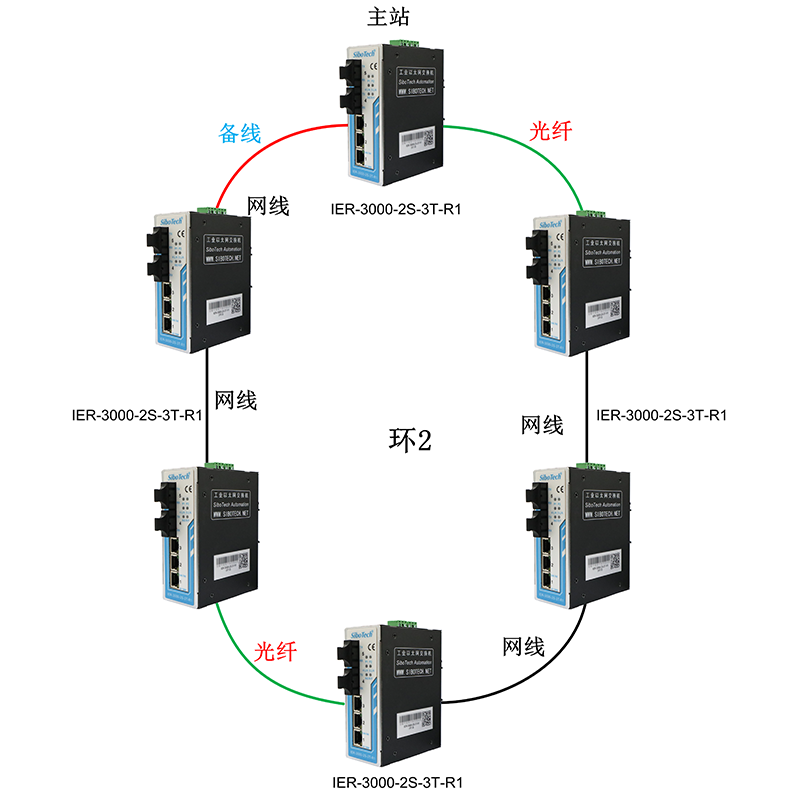

2 、光纤和网线混搭单环网应用
在组成的环网中，可以全部使用网线或者全部使用光纤，也可以二者混搭组合环网使用。还可与我司5电口环网冗余交换机IER-3000-5T-R1混搭使用。
3、 双环网应用
双环网支持双切环网、双归环网和环耦合环网应用。

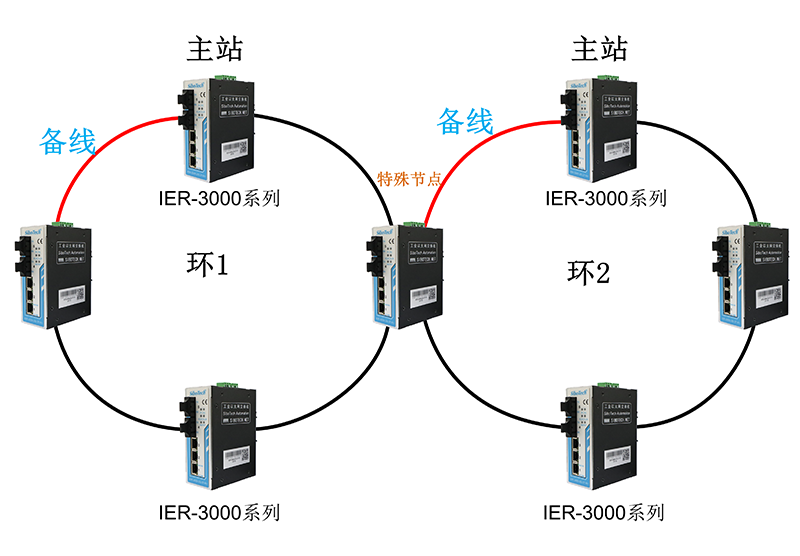

1)、双切环网

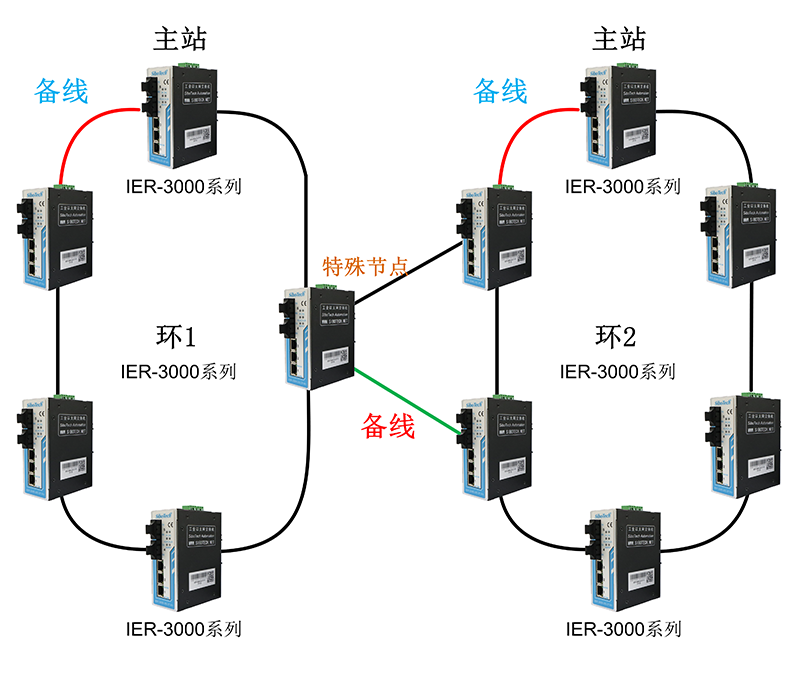

2)、双归环网
3)、环耦合环网
测试指南
相关产品
| 产品型号 | 100BaseFX（100Mbps 光纤）数量 | 10/100BaseT(X)（RJ45）数量 |
| IER-3000-5T-R1 | 0 | 5 |
| IER-3000-8T-R1 | 0 | 8 |
| IER-3000-2S-3T-R1 | 2 | 3 |
