6通道输入模拟量（AI） / PROFIBUS DP模块
型号：FAD-1160 400 613 9938
基本说明：FAD-1160是一款将6路模拟量输入信号（AI）连接到PROFIBUS DP网络的模块
- 产品特点
- 技术特性
- 产品外观
- 端口定义
- 数据交换
- 快速应用指南
- STEP7读写适配器
- EMC认证证书
- PROFIBUS DP认证证书
- PROFINET认证证书
- 典型应用
- 测试指南
- 开发套件
- 相关案例
- 下载资料
- 相关产品
- 以往版本
产品特点
| 1、多通道：多达6个相互独立的通道，每通道均可配置为电流输入或电压输入； |
| 2、强隔离：模拟输入共3组隔离，每组2通道； |
| 3、精度高：0-20mA和4-20mA电流信号精度为1‰，0-5V和0-10V电压信号精度为5‰，具有工频干扰抑制； |
| 4、PROFIBUS DP波特率自适应，最高12M； |
| 5、PROFIBUS DP支持通道诊断； |
技术特性
| 参数 | 数据 | |
| 信号输入 | 通道 | 6个通道，通道间相互独立 |
| 输入范围 | 0-20mA，4-20mA，0-5V，0-10V | |
| 最大输入信号 | 电流输入：60mA，电压输入：200VDC | |
| 输入阻抗 | 电流输入：250Ω±1‰，电压输入：1MΩ | |
| 输入频率抑制 | 50Hz、60Hz | |
| 隔离等级 | 1000VDC（测试时间1分钟，漏电流小于1mA | |
| 精度 | ≤1‰（电流满量程），≤5‰（电压满量程） | |
| 分辨率 | ≤0.5‰（满量程） | |
| A/D转换 | 16位 | |
| 刷新周期 | 50ms | |
| 现场总线 | PROFIBUS DP规范 | DPV0，从站，符合；JB/T 10308.3-2001 |
| PROFIBUS波特率 | 自适应，最大波特率12M | |
| PROFIBUS地址 | 可设 | |
| 通道级的诊断 | 支持 | |
| 隔离等级 | 1000VDC | |
| 通用参数 | 电源供电电压 | 9-30VDC，4.8W（max） |
| 最大功率 | 4.8W | |
| 工作温度 | -40℃~+75℃ | |
| 存储温度 | -60℃~90℃ | |
| 安装方式 | 35mm导轨 | |
| 外形尺寸 | 105*86*60mm | |
| 重量 | 150g | |
| 外壳 | 塑料 | |
| 防护等级 | IP20 |
快速应用指南

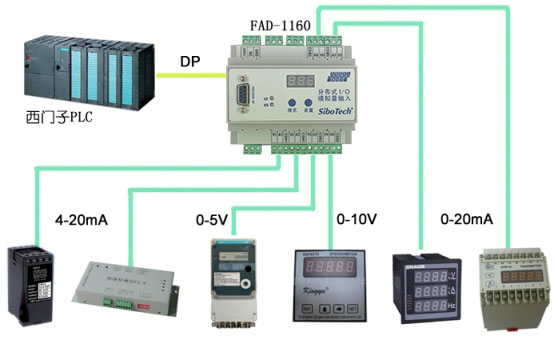

典型应用
测试指南
相关产品
| 产品型号 | 通信协议 | I/O类型 | 输入个数 | 输出个数 |
| FAD-1160 | PROFIBUS DP从站 | 模拟量输入 | 6 | 0 |
| FAD-1522 | PROFIBUS DP从站 | 模拟量输入+输出 | 2 | 2 |
| FAD-3160 | Modbus TCP从站 | 模拟量输入 | 6 | 0 |
| FAD-3522 | Modbus TCP从站 | 模拟量输入+输出 | 2 | 2 |
端口定义
数据交换
STEP7读写适配器
EMC认证证书
PROFIBUS DP认证证书
PROFINET认证证书

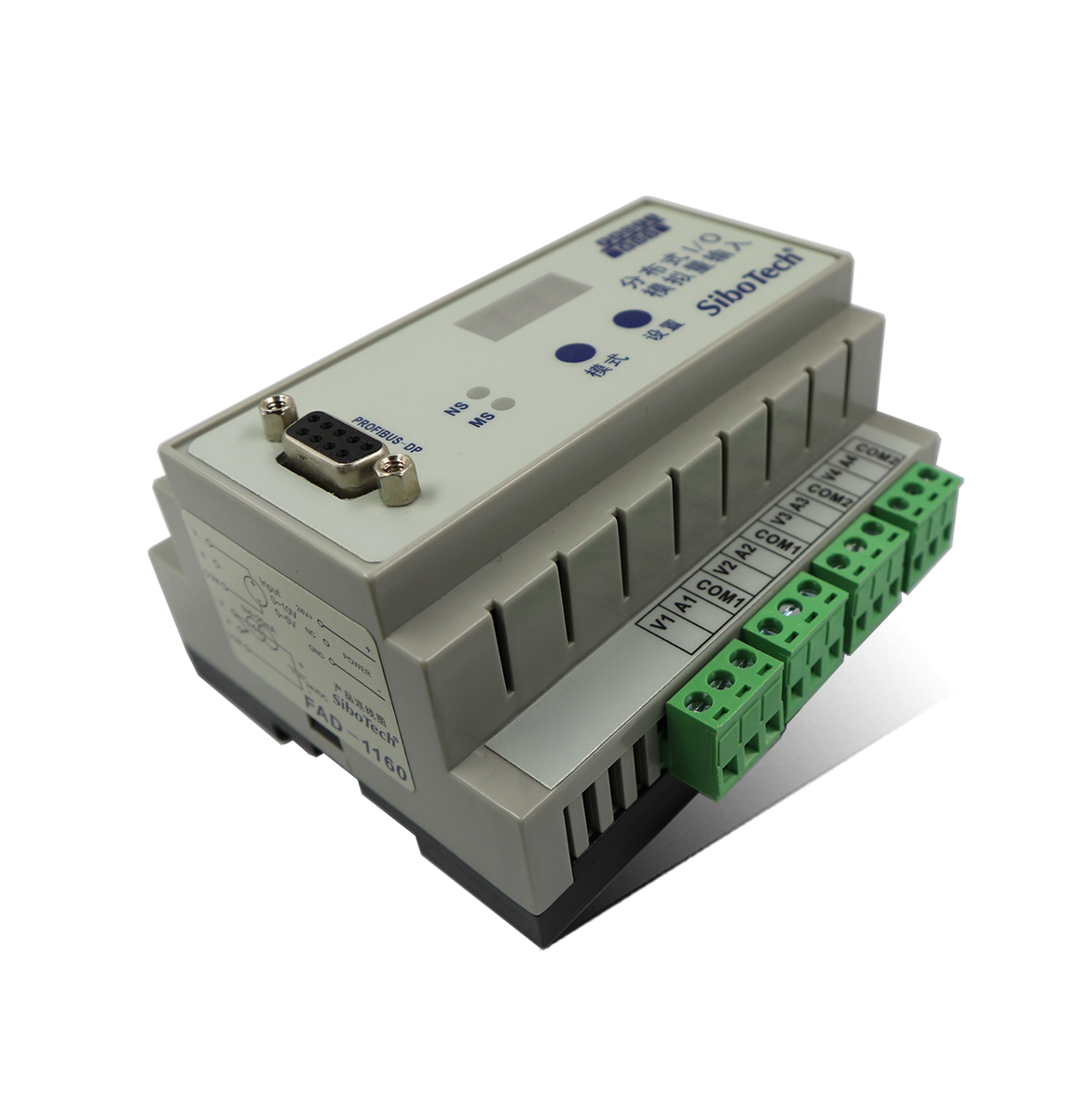

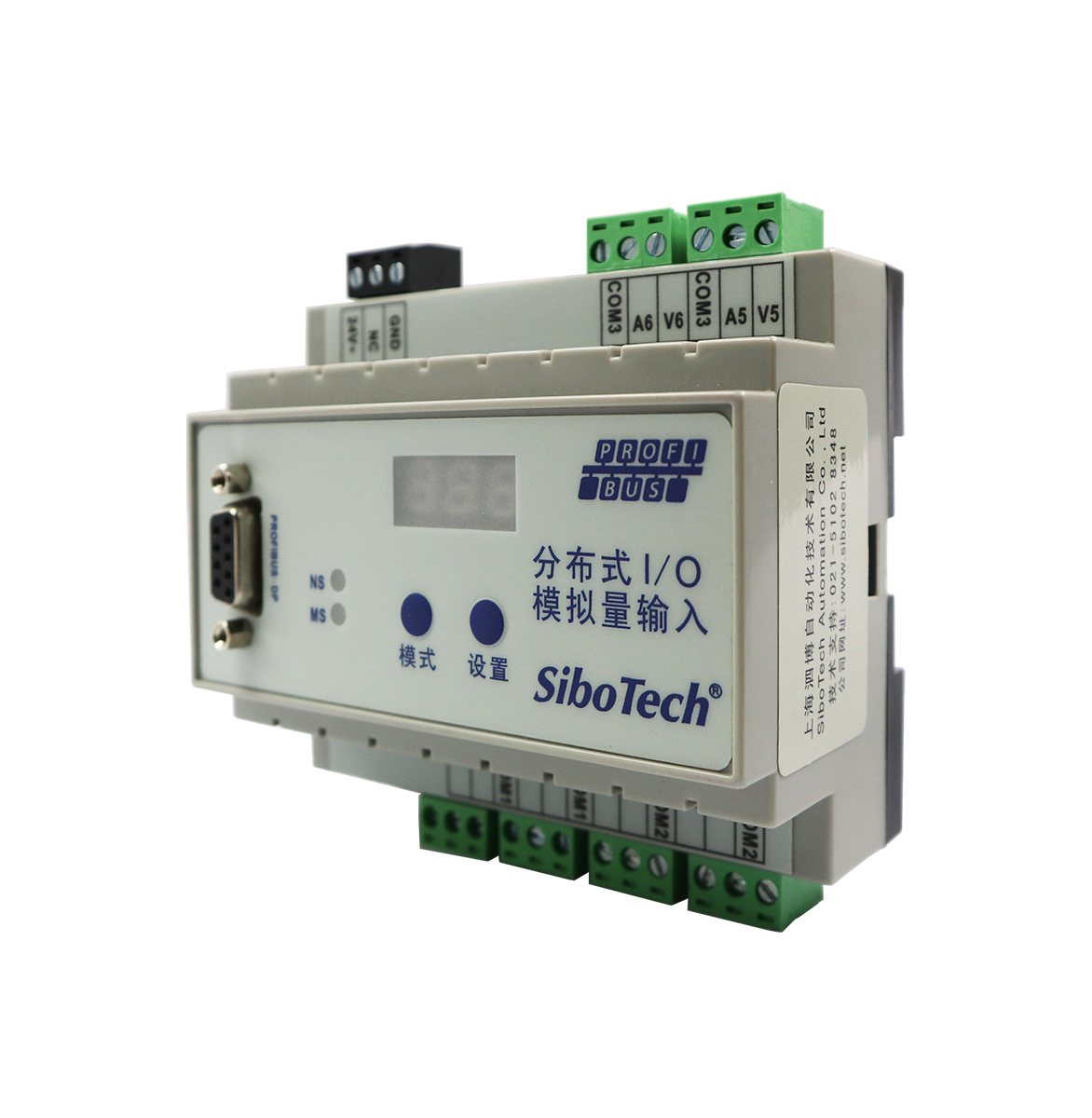

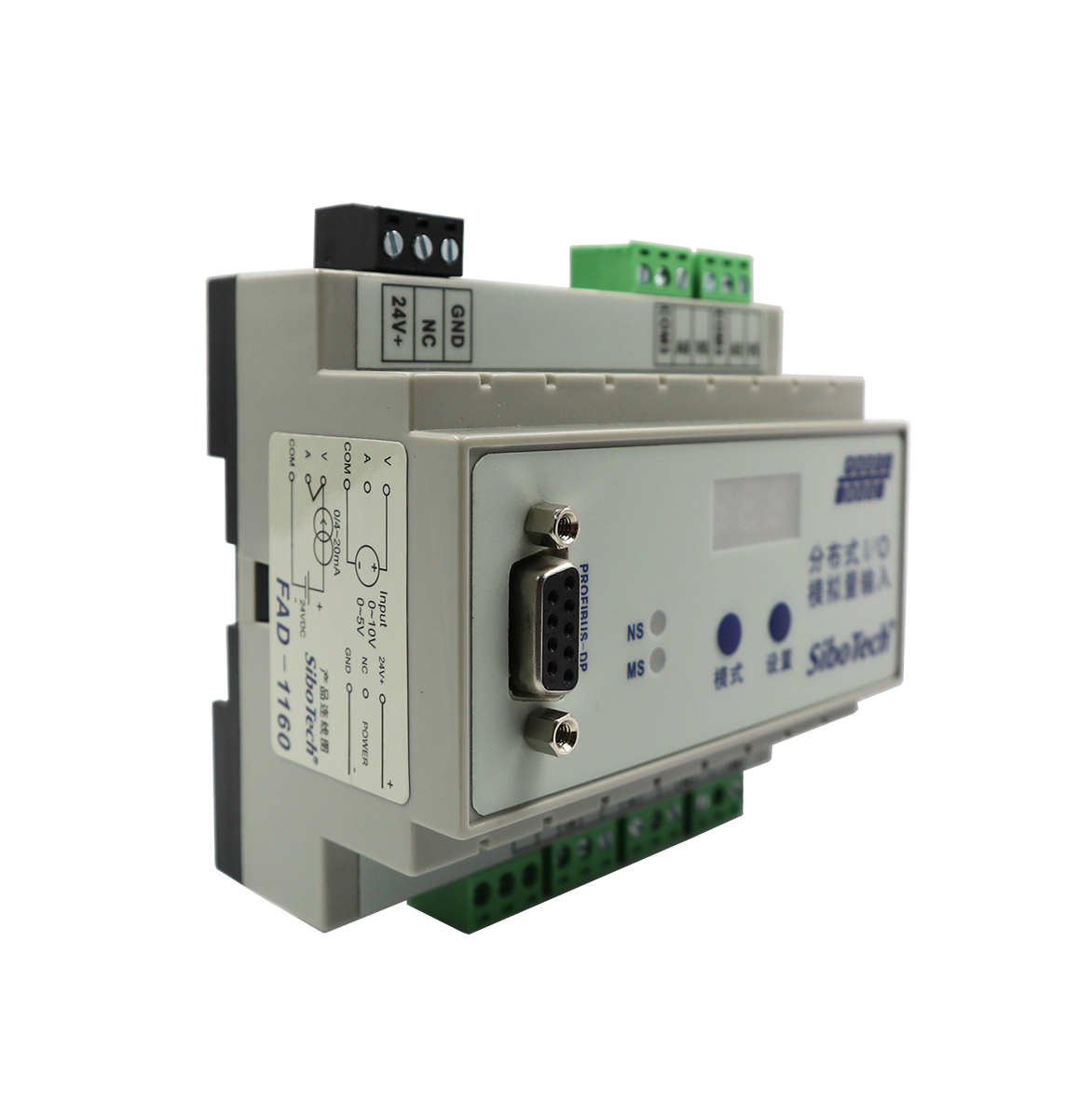

产品外观
