嵌入式PROFINET IO RT接口模块
型号：GS20-PN 021-5102 8348
基本说明：嵌入式PROFINET IO RT接口模块GS20-PN为需要PROFINET通信功能的用户，提供PROFINET从站通信接口
技术特性
| 1、支持PROFINET IO RT V2.2协议，符合GB/T 25105-2014《工业通信网络 现场总线规范 类型10: PROFINET IO规范》； |
| 2、PROFINET输入/输出数量可自由设定，最大384字节输入，384字节输出； |
| 3、既支持串行（UART）接口，也支持并行接口； |
| 4、GS20-PN与用户板接口为CMOS TTL 异步串口，波特率：固定为115.2K，数据位：8位，偶校验，1位停止位； |
| 5、GS20-PN与用户模板通信有字符偶校验和纵向报文CRC校验，确保数据安全性； |
| 6、GS20-PN还支持TCP和UDP通讯； |
| 7、需用户板供电1组3.3VDC, 500mA，功耗大约为：1.5W，建议可以提供2W的3.3V直流供电； |
| 8、工作环境温度：-20℃~50℃，相对湿度：5%至95%的相对湿度（无凝露）； |
| 9、外形尺寸：56.3mm （长）* 47mm（宽）*17mm(高)； |
快速应用指南
典型应用
测试指南
相关产品
产品规格
硬件环境
产品外观：

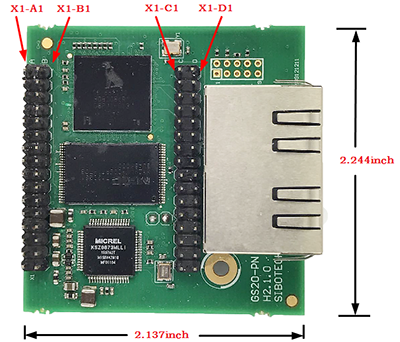

GS20-PN俯视图以及外形尺寸图

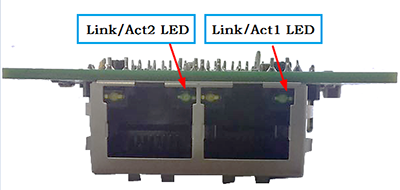

GS20-PN正面图

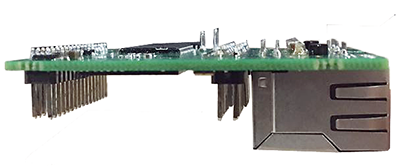

GS20-PN侧面图
备注：以上尺寸都是英制的，长：2.137 inch（54.3mm），宽：2.244 inch（57mm）
软件环境
开发板
产品外观
以往版本
| 产品版本 | 说明书 | Datasheet | 软件 | EDS | GSD | GSDML | ESI | 全部下载 |
