DeviceNet/EtherNet IP网关
型号：ENC-314 400 613 9938

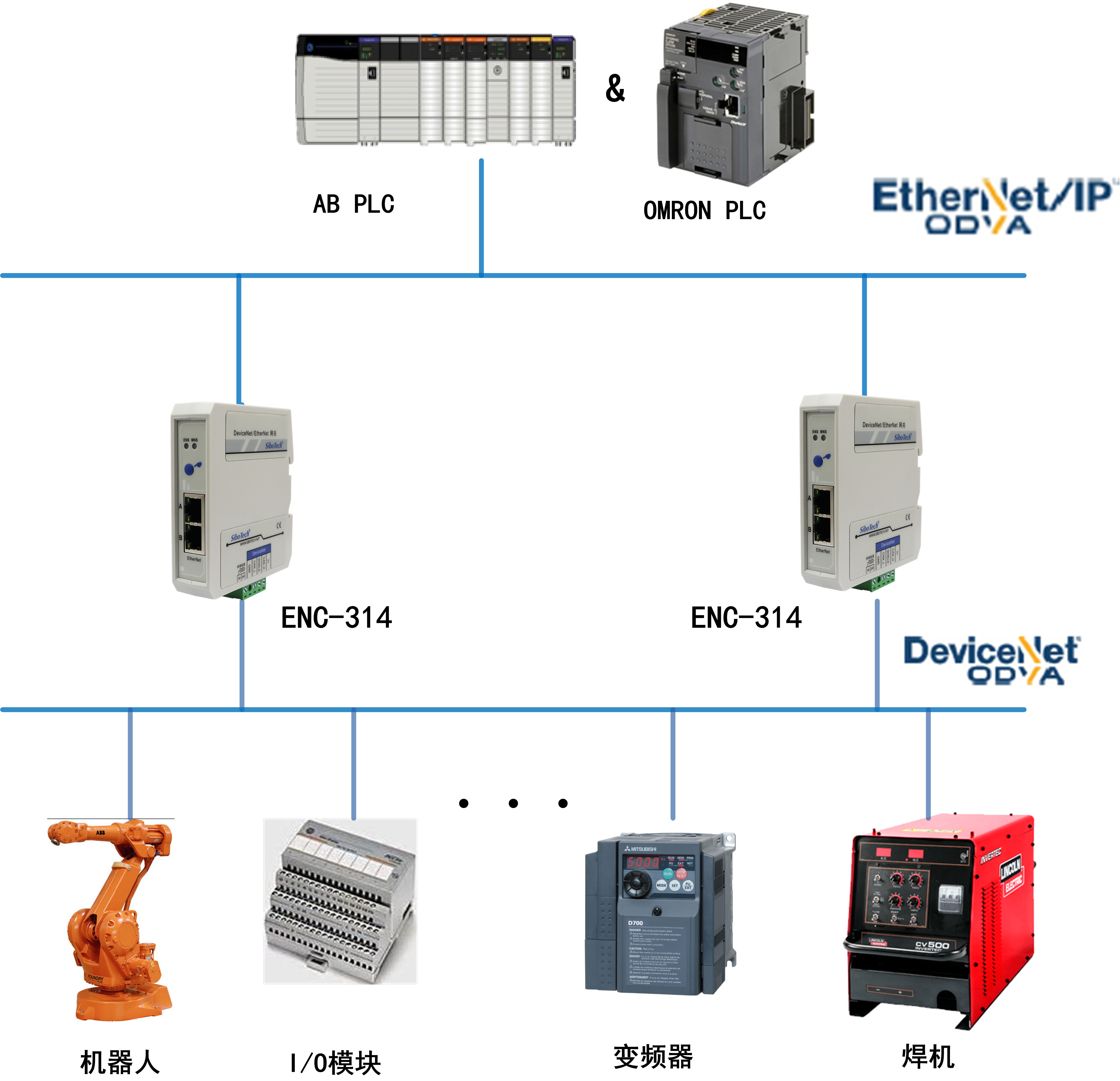

基本说明：实现DeviceNet网络和EtherNet/IP网络之间高效数据交换，可连接多个DeviceNet（变频器、I/O模块、机器人、焊机等）设备到 EtherNet/IP网络，作为EtherNet/IP从站，能够与包括罗克韦尔（AB）、欧姆龙、施耐德、三菱、汇川等在内的主流PLC主站系统无缝对接
- 产品特点
- 技术特性
- 产品外观
- 端口定义
- 数据交换
- 快速应用指南
- STEP7读写适配器
- EMC认证证书
- PROFIBUS DP认证证书
- PROFINET认证证书
- 典型应用
- 测试指南
- 开发套件
- 相关案例
- 下载资料
- 相关产品
- 以往版本
产品特点
| 1、多从站接入：作为DeviceNet主站，支持最大63台设备接入。 |
| 2、功能强大：运行模式下，DeviceNet端支持发送显性报文读写设备参数。 |
| 3、日志功能：快速排查DeviceNet端故障和疑难问题。 |
| 4、实时性强：最短10ms协议转换时间。 |
| 5、DLR冗余：EtherNet/IP端可直接接入DLR环网。 |
| 6、支持Keep Alive、状态字监控功能：实时监测设备运行状态，保证网络稳定性和可靠性。 |
| 7、专业高效的配置软件DNetStart：通过软件可在线扫描DeviceNet从站，快速获取I/O参数并进行参数配置，支持在线读写数据，支持离线配置。 |
技术特性
| 1、ENC-314在EtherNet/IP端为从站，在DeviceNet端为主站，可连接多台DeviceNet设备； |
| 2、双以太网口，支持菊花链式连接，内置以太网交换功能； |
| 3、DeviceNet主站模式支持投运和运行两种工作模式； A. DeviceNet主站--投运模式 ①支持设备搜索，即通过DNetStart软件在线扫描DeviceNet从站； ②支持一键应用扫描到的DeviceNet从站I/O参数配置，支持通过DNetStart软件读写配置； ③支持读写DeviceNet I/O 数据(Poll)； ④支持读cos命令（COS）（最大支持14个字节）； ⑤DeviceNet 支持的波特率有 125K，250K，500K； ⑥日志功能，快速排查DeviceNet端故障和疑难问题； B. DeviceNet主站--运行模式 ①支持最大63台设备接入； ②单个DeviceNet从站最大支持输入/输出224字节； ③支持发送显性报文读写设备参数； ④DeviceNet端支持数据不交换、二字节、四字节交换； ⑤EtherNet/IP端掉线，DeviceNet设备清零和保持功能； |
| 4、EtherNet/IP 作为从站： ①支持ODVA 标准EtherNet/IP 通信协议； ②可以直接接入 DLR 环网； ③EtherNet/IP通信支持I/O和MSG两种方式： I/O通信最大输入/输出字节数为 492/492Bytes， MSG 通信最大输入/输出字节数 492/492Bytes； ④状态字功能，实时监测设备运行状态； ⑤Vendor Code自定义功能； ⑥DeviceNet设备掉线，EtherNet/IP输入端数据清零和保持功能； |
| 5、供电：24VDC（9V ~ 30V），90mA（24VDC），网关由DeviceNet端供电； |
| 6、工作环境温度：-20℃ ~ 60℃, 相对湿度5% ~ 95%（无凝露）； |
| 7、外形尺寸：25mm（宽）×100mm（高）×90mm（深）； |
| 8、安装：35mm导轨； |
快速应用指南
典型应用
测试指南
相关产品
端口定义
数据交换
STEP7读写适配器
EMC认证证书
PROFIBUS DP认证证书
PROFINET认证证书

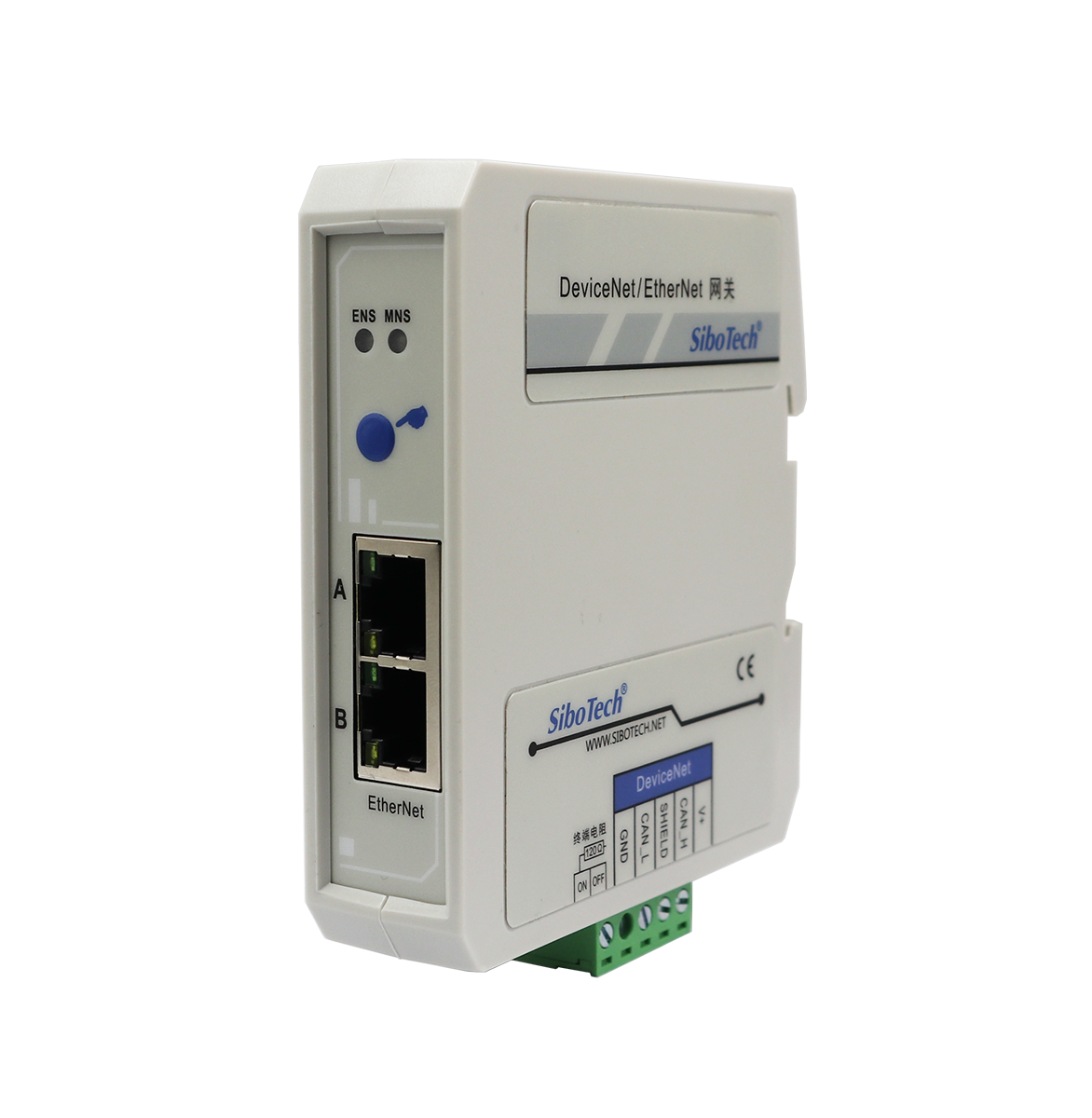

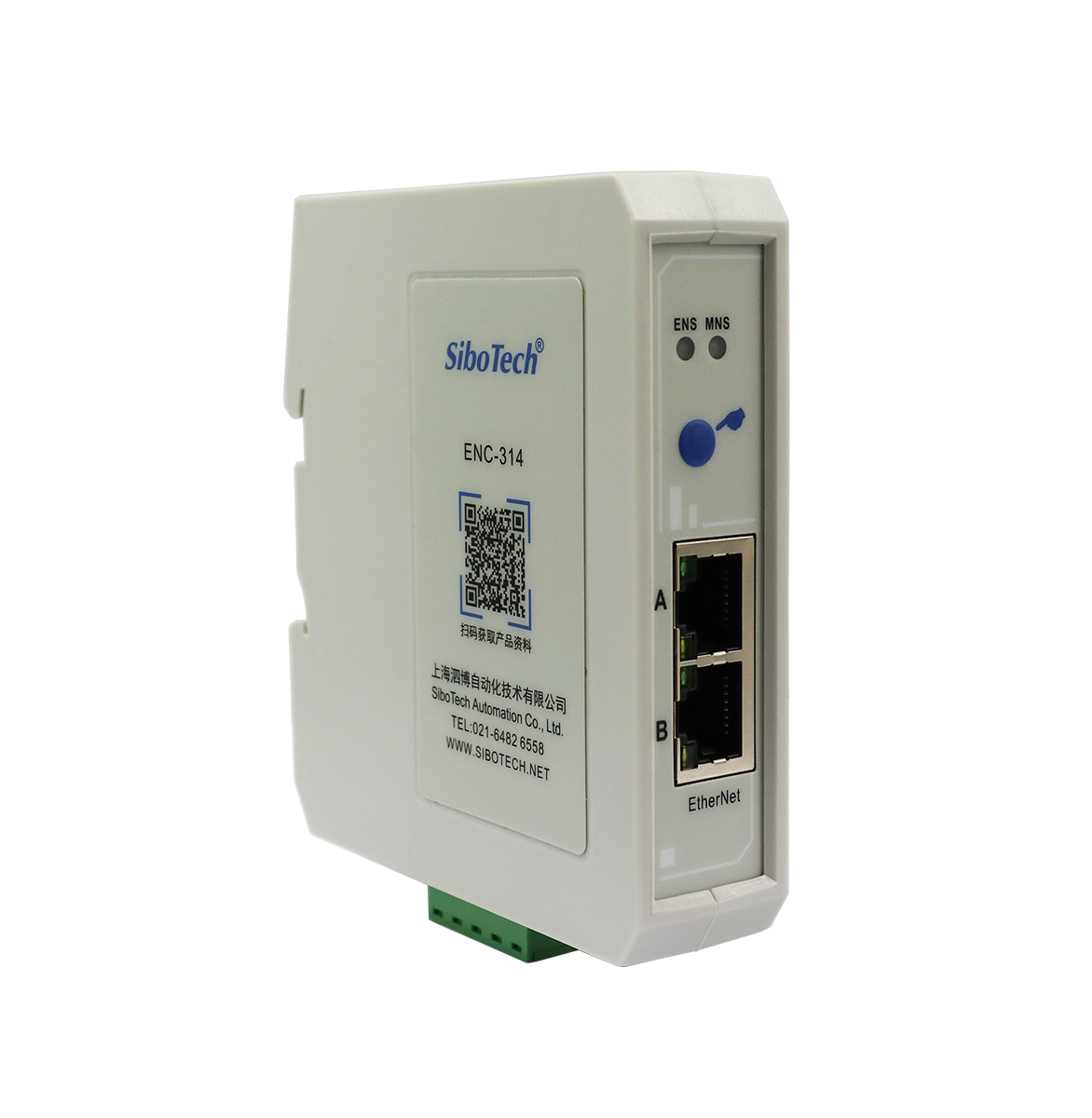

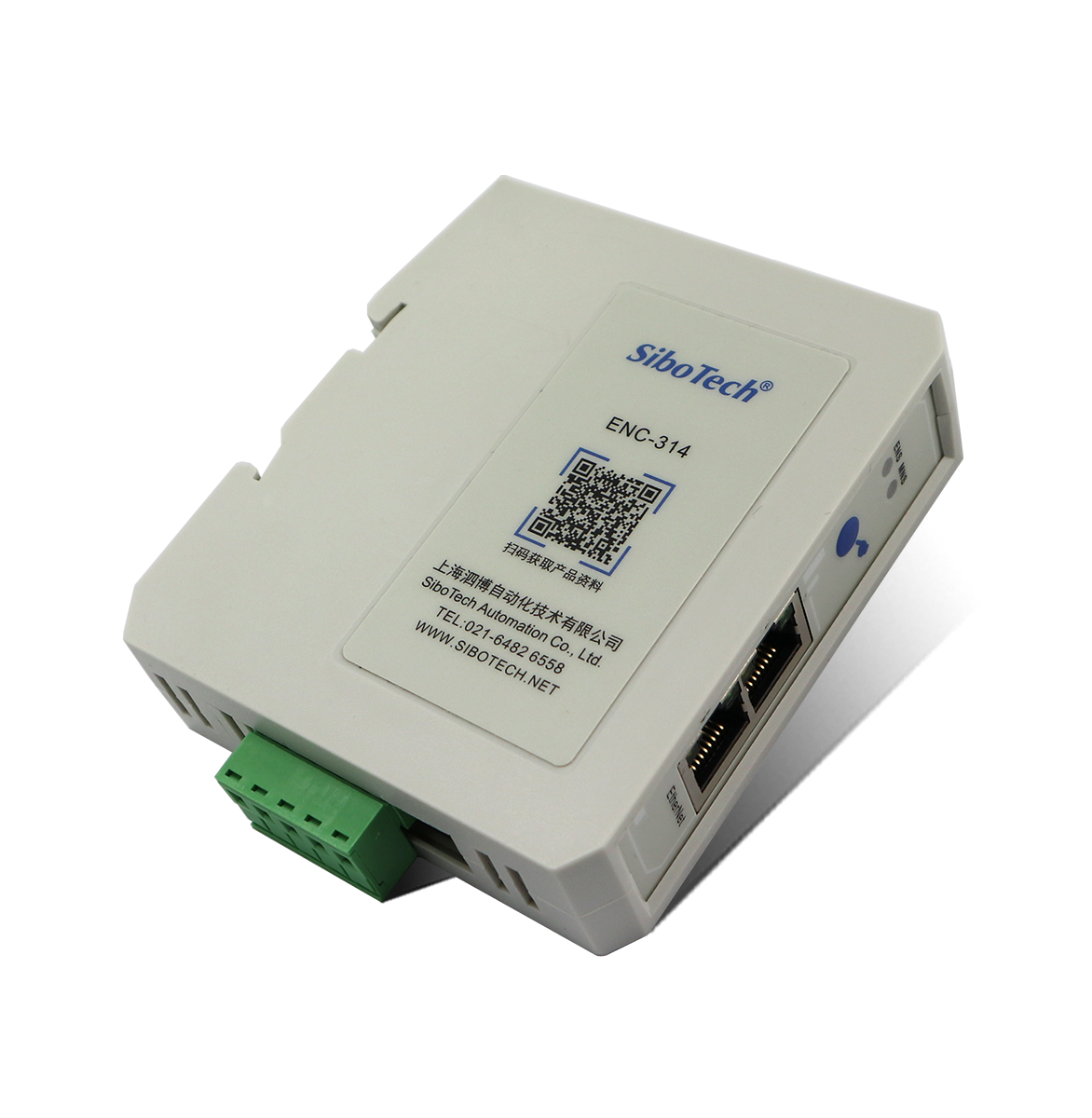

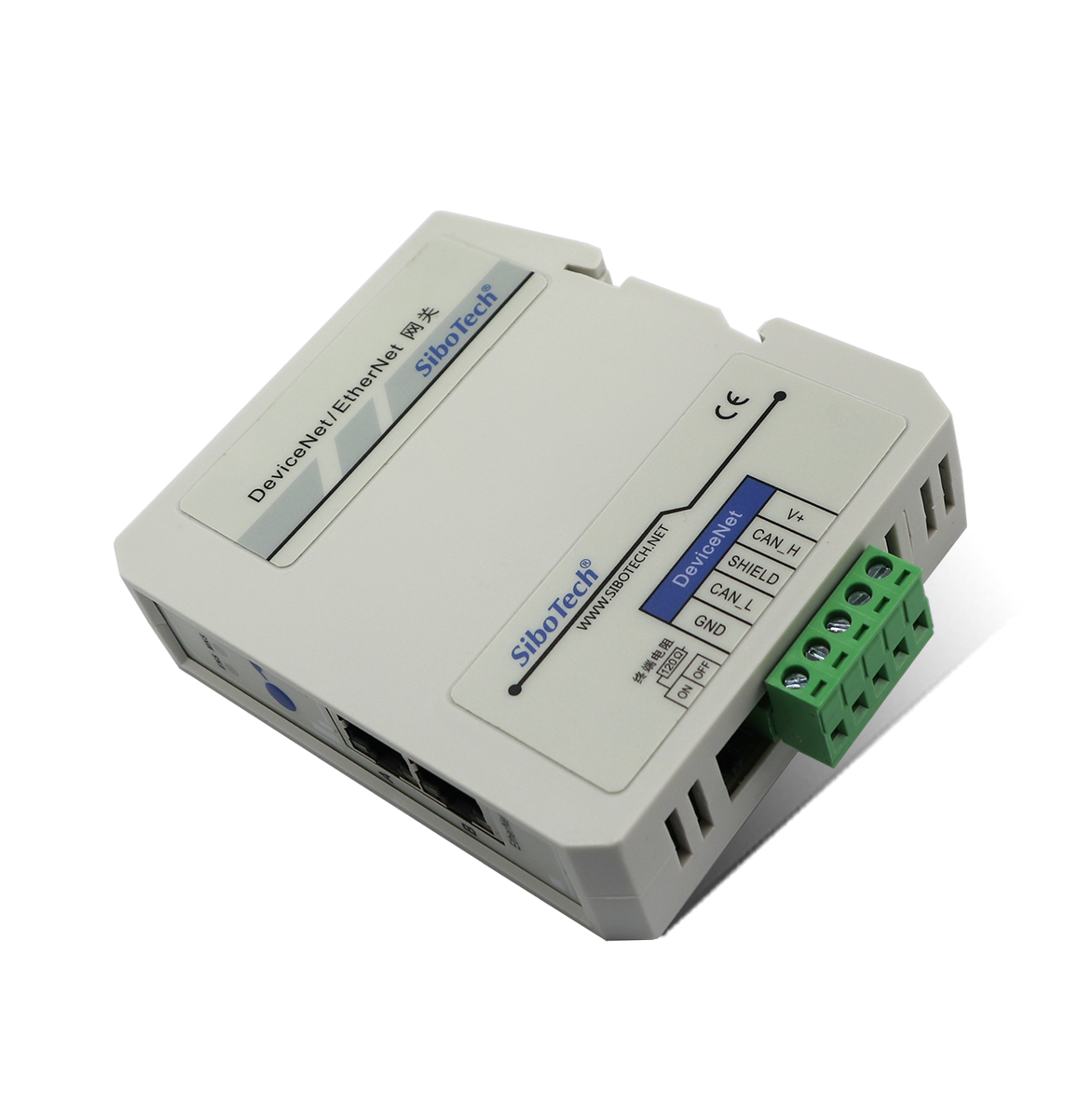

产品外观
